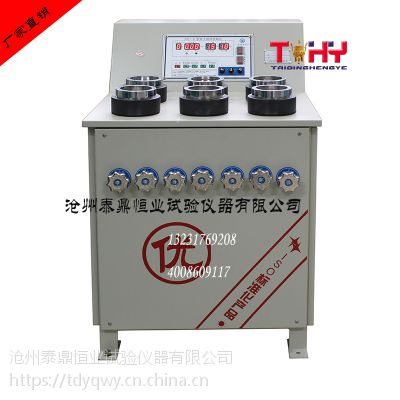

一、数显砂浆渗透仪概述：

TDSJ-KS2型砂浆渗透仪是沧州泰鼎恒业试验仪器有限公司根据JGJ 70-2009《建筑砂浆基本性能试验方法》开发研制的。

砂浆的性质基本上与混凝土相同，对某些特殊用途的砂浆，例如防水砂浆，还提出抗渗性能的要求，即砂浆具有抵抗压力水渗透的性能。

TDSJ-KS2型砂浆渗透仪可用来测定砂浆的抗渗性能，换上其它形式的试模和夹具，TDSJ-KS2型砂浆渗透仪还可做其它防水材料（例如油毡）的透水性试验。

TDSJ-KS2型砂浆渗透仪与HS40型混凝土渗透仪相仿，使用方便，操作简单，有自动恒压装置，可供有关生产、施工、设计、研究和教学等部门作砂浆或其它防水材料的透水性能试验之用。

二、数显砂浆渗透仪技术性能：

1、许用压力：1.47Mpa

2、水泵参数：

柱塞直径：10毫米

柱塞行程：10毫米

柱塞往复频率：154次/分

流量：0.11升/分

3、试模几何参数：

上口直径：70毫米

下口直径：80毫米

高度：30毫米

4、一次试验件数：6个

5、工作方式：自动恒压和手动恒压

6、电动机

型号：A02-5624IMB14

功率：90瓦转速：1500转/分

7、外型尺寸：550×500×810毫米

8、整机重量：约75公斤

三、数显砂浆渗透仪结构原理

TDSJ-KS2型砂浆渗透仪是利用密封器和与其连通连接的管路系统各处的压强相等，（忽略水头不计），以水泵施压，并通过电接点压力表和简单的电器控制系统保持压力在规定的范围内进行试验的简易装置。

当停电，无三相电源或仪器控制系统出故障时，可采用手动恒（加）压方式进行工作从而保持试验的连续性。

TDSJ-KS2型砂浆渗透仪机架试模，分离器，水泵，蓄水罐和电器控制等部分组成各部分的结构和作用分述如下：

1、机架试模部分：

机架是采用型钢焊接而成的，试模底盘和托盘用螺钉固定在机架上，试模与试模底盘用螺纹连接（中间加有橡胶圈密封）机架两侧罩板上有水箱和工具箱，水箱供试模时作水源之用。

2、分离器部分：

分离器是将阀门和一个回水截门集中安放在仪器的主要控制六个试体的水路的通或截止用，回水截门用以减太坏。（见附图3）

3、水泵部分：

水泵是以90瓦电动机为动力源，通过两级齿轮变速，带动偏心轴旋转，然且再通过导柱和连杆而驱使柱塞作往复运动而工作地，由于水泵的流量很小，因此可近似地认为供给试体的水压力静态，水泵还可用手动进行工作。

4、蓄水罐部分：

蓄水罐是贮水的容器，还可起压力水的缓冲击作用，试验前用附件漏斗，通过注水咀将水注入贮水中，试验完毕后，将罐内通过放水咀放尽。
