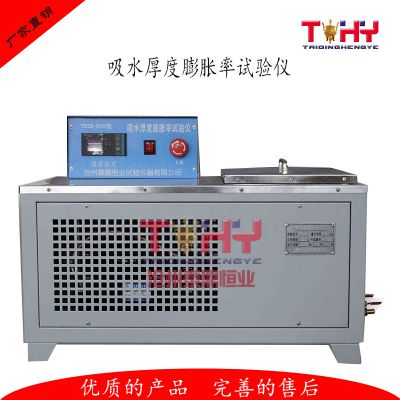

关于天枢星牌TDSB-XH2型人造饰面板吸水厚度膨胀率测定仪

首先我们来了解下什么是吸水厚度膨胀率？

吸水厚度膨胀率（thickness expansion rate of water absorbing），是按标准规定的方法，截取一定量的试样浸入水中，浸泡一定时间后，测得的吸水前后厚度差与浸水前厚度之比。

中文名称

• 吸水厚度膨胀率

• 英文名称

• thickness expansion rate of water absorbing

• 定　　义

• 按标准规定的方法，截取一定量的试样浸入水中，浸泡一定时间后，测得的吸水前后厚度差与浸水前厚度之比。

• 应用学科

• 材料科学技术（一级学科），天然材料（二级学科），木材（三级学科），人造板（四级学科）

其次我们来了解下吸水厚度膨胀率测定的相关说明：

1　主题内容与适用范围

　　本标准规定了测定中密度纤维板吸水厚度膨胀率的方法。

　　本标准适用于室内用中密度纤维板。

2　引用标准

　　GB 11718.3 中密度纤维板 试件的制备

3　设备与计量器具

3.1 吸水率测定恒温槽。

3.2 千分尺，精度0.01mm。

4　取样和试件

试件的取样和切割按GB 11718.3的规定进行。

5　测试方法

5.1 试件厚度按图所示测量，***至0.05mm。

5.2 将试件放在25±2℃蒸馏水中，水位高出试 件***30mm，使试件的表面和水面重直，不沉于水底，试件间应有一定间隙。

5.3 浸泡24h取出试件，将试件的表面的水分吸光，立即在原测量点测厚度。

6　测试结果

6.1 每一试件的吸水厚度膨胀率H（%）按下式计算，***至0.1%。

H=(h₂-h₁)/h₁×100

式中：h₁浸水前试件厚度，mm₁；

　　　h₂浸水后试件厚度，mm。

6.2 每张板的吸水厚度膨胀率为三块试件的算术平均值，***至0.1%。

***来了解下吸水厚度膨胀率测定仪的制作说明：

技术领域：
本实用新型属于人造板材吸水厚度膨胀率检测技术领域，特别涉及一种用于准确测定人造板吸水厚度膨胀率的测试仪。
背景技术：
吸水厚度膨胀率(TS)在人造板产品中是一个非常重要的指标，它反映了产品的耐水性能和尺寸稳定性，TS值越高，耐水性越差。虽然在实际使用中极少发 生人造板直接浸水的情况，但测量其吸水厚度膨胀率，可以大致判定人造板在使用过程中随周边环境湿度变化时的尺寸稳定性。耐水性差的板材在潮湿环境下若四周封边不严，会发生较明显的膨胀，引起尺寸和强度变化，进而影响板材制品的使用。目前，人造板吸水厚度膨胀率(TS)的测试主要参照***GB/T 17657-1999 :将质量稳定的试件浸泡于pH值为7± I、温度为20±2°C的水槽中，竖直放置并***试件自由膨胀，在规定时间内测量并计算出吸水厚度膨胀率值，测量是采用螺旋测微仪进行吸水前后的厚度测量，而在实际操作中，一是工作繁琐冗长，二是会出现测量前后很难***测量的是同一个点而导致试验误差，且无法进行在线监测，三是会存在无法实现国标中垂直于液面放置而存在一定的误差。

实用新型内容发明目的针对上述技术缺陷，本实用新型提供一种吸水厚度膨胀率测试仪，通过改进的测试设备，实现对板材上同一点浸水前后的厚度测量，同时通过测试仪中的夹具，***TS试件是垂直于液面放置，大幅降低试验误差；本装置还可以实现在线检测，实时记录TS试件在测试过程中的数据变化，更好的反映试件的性能。技术方案吸水厚度膨胀率测试仪，包括一个盛水的箱体，箱体上部设有进水口，箱体下部设有排水口，箱体内设有水温控制装置，箱体底部设有TS试件夹具和传感器，所述传感器为位移传感器或应力传感器。所述箱体的立面，至少有一面透明。所述TS试件夹具包括升降台和试件夹，所述试件夹设于升降台上，试件夹上部设有顶针，试件夹下部设有底座固定针。所述TS试件夹旁设有传感器支撑架。所述位移传感器为磁致伸缩式位移传感器或激光位移传感器。所述顶针和底座固定针可调节伸缩长度。有益效果该仪器采用位移传感器测试试件厚度或长度的变化量，以测试吸水厚度膨胀率或线性膨胀率；温控装置可满足不同温度下的测试要求(包括高低温)；位移传感器和应力传感器可满足湿应力测量的要求；仪器主体有一面采用有机玻璃制造，可以观察试件膨胀进程。升降台主要用于试件的放置和取出吸水厚度膨胀率专用夹具采取顶针式固定模式，且上端为可调节固定，可满足因试件的锯割误差而***固定的目的。传感器读数采用数字模拟进行结果分析。
图I为本实用新型的结构示意图；其中I进水口、2顶针、3 TS试件夹、4 TS试件、5底座固定针、6升降台、7盖体、8传感器、9传感器支撑架、10传感器信号输出线路、11排水口、12水温控制装置。
具体实施方式
下面结合具体实例，进一步阐述本发明。应理解，这些实施例仅用于对本发明进行说明，并不构成对权利要求范围的限制，本领域技术人员可以想到的其他替代手段，均在本发明权利要求范围内。实施例I :如图1，吸水厚度膨胀率测试仪，包括一个盛水的箱体，箱体上部设有进水口 1，箱 体下部设有排水口 11，箱体内设有水温控制装置12，箱体底部设有TS试件夹具和传感器8，所述传感器为位移传感器。箱体的立面四周透明。TS试件夹具包括升降台6和TS试件夹3，所述TS试件夹设于升降台上，试件夹上部设有顶针2，试件夹下部设有底座固定针5，顶针2和底座固定针5可调节伸缩长度。TS试件夹旁设有传感器支撑架。位移传感器为磁致伸缩式位移传感器。实施例2:如图I，吸水厚度膨胀率测试仪，包括一个盛水的箱体，箱体上设有盖体7，箱体上部设有进水口 1，箱体下部设有排水口 11，箱体内设有水温控制装置12，所述水温控制装置由加热棒和温控装置组成，用于调节箱体内水温，以符合测试标准。箱体底部设有三组TS试件夹具和传感器8，所述传感器为位移传感器。箱体的立面四周透明。TS试件夹具包括升降台6和TS试件夹3，所述TS试件夹设于升降台上，升降台可以调节TS试件在水中的深度，试件夹上部设有顶针2，试件夹下部设有底座固定针5，顶针2和底座固定针5可调节伸缩长度，将TS试件垂直固定。TS试件夹旁设有传感器支撑架和传感器信号输出线路10。位移传感器为激光位移传感器。实施例3:如图1，吸水厚度膨胀率测试仪，包括一个盛水的箱体，箱体上部设有进水口 1，箱体下部设有排水口 11，箱体内设有水温控制装置12，箱体底部设有TS试件夹具和传感器8，所述传感器为应力传感器。箱体的立面四周透明。TS试件夹具包括升降台6和TS试件夹3，所述TS试件夹设于升降台上，试件夹上部设有顶针2，试件夹下部设有底座固定针5，顶针2和底座固定针5可调节伸缩长度。TS试件夹旁设有传感器支撑架。
权利要求1.吸水厚度膨胀率测试仪，其特征在于包括一个盛水的箱体，箱体上部设有进水口(O,箱体下部设有排水口( 11)，箱体内设有水温控制装置(12 )，箱体底部设有TS试件夹具和传感器(8 )，所述传感器为位移传感器或应力传感器。
2.根据权利要求I所述的吸水厚度膨胀率测试仪，其特征在于所述箱体的立面，至少有一面透明。
3.根据权利要求I所述的吸水厚度膨胀率测试仪，其特征在于所述TS试件夹具包括升降台(6)和TS试件夹(3)，所述TS试件夹设于升降台上，试件夹上部设有顶针(2)，试件夹下部设有底座固定针(5)。
4.根据权利要求I所述的吸水厚度膨胀率测试仪，其特征在于所述TS试件夹旁设有传感器支撑架。
5.根据权利要求I所述的吸水厚度膨胀率测试仪，其特征在于所述位移传感器为磁致伸缩式位移传感器或激光位移传感器。
6.根据权利要求3所述的吸水厚度膨胀率测试仪，其特征在于所述顶针(2)和底座固定针(5)可调节伸缩长度。
***摘要吸水厚度膨胀率测试仪，包括一个盛水的箱体，箱体上部设有进水口，箱体下部设有排水口，箱体内设有水温控制装置，箱体底部设有TS试件夹具和传感器，所述传感器为位移传感器或应力传感器。本实用新型通过改进的测试设备，实现对板材上同一点浸水前后的厚度测量，同时通过测试仪中的夹具，***TS试件是垂直于液面放置，大幅降低试验误差；本装置还可以实现在线检测，实时记录TS试件在测试过程中的数据变化，更好的反映试件的性能。
